Trong thế giới gia công nhôm phức tạp, việc xử lý cặn nhôm hiệu quả là điều tối quan trọng để tối ưu hóa quá trình thu hồi kim loại. Khách hàng của chúng tôi sử dụng mộtmáy ép xỉ phương pháp tiếp cận có hệ thống bao gồm nhiều giai đoạn khác nhau và thiết bị chuyên dụng để thu hồi càng nhiều nhôm càng tốt từ cặn.
◆ Hớt cặn từ lò phản xạ
Ở giai đoạn đầu, người vận hành hớt cặn từ lò phản xạ, tách nó ra khỏi nhôm nóng chảy.

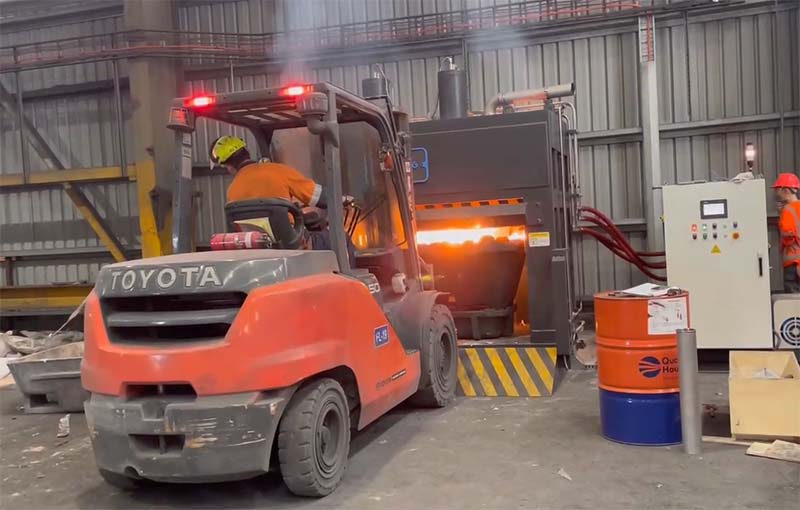

◆ Đọc lướt nhanh và thấm vàomáy ép xỉ
Tiếp theo là việc hớt váng nhanh bằng cách ép cặn trong máy ép cặn chuyên dụng. Bước này rất quan trọng để loại bỏ lượng nhôm dư thừa ra khỏi cặn.
◆ Bắt nhôm thoát nước gieo dưới khuôn Dross Pan
Để hoàn thiện hơn nữa quá trình chiết xuất, nái thoát nước bằng nhôm được thu gom bên dưới khuôn chảo xỉ.

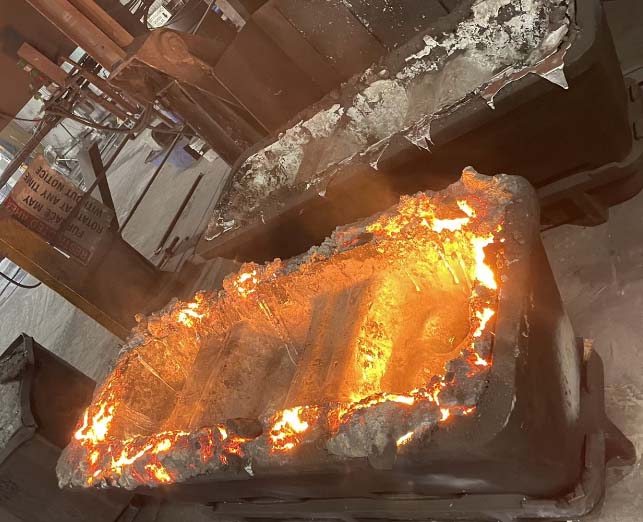

◆ Lấy hộp sọ bằng nhôm
Hộp sọ nhôm, cặn giàu hàm lượng nhôm, thu được thông qua quá trình xử lý tỉ mỉ.
◆ Đặt cống gieo trở lại lò phản xạ để tan chảy
Sau đó, lợn nái thoát nước được đưa lại vào lò phản xạ để đảm bảo tan chảy hoàn toàn.
◆ Đưa hộp nhôm và cặn nhôm thứ hai vào TRF
Sau đó, hộp nhôm và xỉ nhôm bổ sung được đưa vào Lò quay nghiêng (TRF).
◆ Đổ nước thải từ TRF
Nhôm nóng chảy được đổ vào, tiếp tục quá trình tách và tạo điều kiện thu hồi kim loại.
Thực hiện theo các hoạt động trên, nếu xỉ ban đầu chứa 50-60% nhôm thì quy trình của chúng tôi có thể thu hồi được 45-55% ấn tượng, chỉ để lại 5% nhôm trong lượng xỉ còn lại, dẫn đến tỷ lệ thu hồi tổng thể là 90%.
Các bước sàng lọc thêm
1. Một số khách hàng chọn ép lại TRF, nhằm mục đích giữ lại thêm 2-4% nhôm.
2. Sau đó, xỉ trải qua quá trình nghiền và sàng lọc để thu hồi 5-10% nhôm cuối cùng.
3. Đối với cặn chỉ chứa 5%, khách hàng có thể chọn làm nguội nhanh trong khay làm mát, giảm thiểu tác động đến môi trường rồi tiến hành chôn lấp.
4. Ngoài ra, một số khách hàng thích làm mát cặn để sử dụng trong các nhà máy xi măng, góp phần thực hiện bền vững.
Thu hồi nhôm
Thu hồi nhôm liên quan đến việc tạm dừng quá trình oxy hóa, ngăn ngừa nhôm bị thất thoát trong quá trình xử lý. Đáng chú ý, quá trình oxy hóa nhôm dừng lại ở nhiệt độ dưới 320 độ và vượt quá nhiệt độ này, lượng nhôm mất đi 1% mỗi phút.
Quá trình thu hồi nhôm
Quá trình toàn diện này bao gồm ép nái thoát nước, tách hộp sọ bằng nhôm, giảm nhiệt độ xuống dưới 320 độ và sử dụng TRF để phục hồi thêm.
Bằng cách áp dụng các bước tỉ mỉ này và hiểu rõ các sắc thái của quá trình thu hồi nhôm, khách hàng của chúng tôi đã quản lý thành công cặn nhôm thông qua hệ thống nhôm của chúng tôi.máy ép xỉ,đảm bảo thu hồi kim loại tối ưu và giảm thiểu chất thải.
Liên hệ chúng tôi
86 029 87607185 86 029 87669660 86 029 87607180 máy lẻ. 8003
E-mail:Tech@huan-tai.org
Địa chỉ:Số 68, số 2 đường Keji Xian, Trung Quốc 710075
